一、空調器電腦板原理簡介

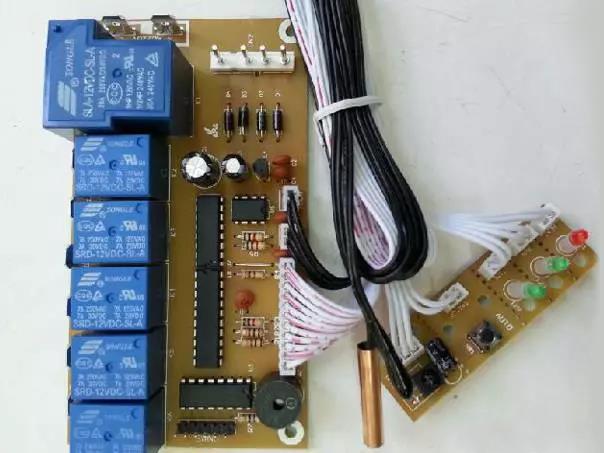

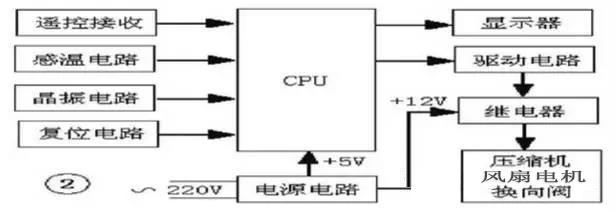

電(dian)腦控制(zhi)系統雖然復(fu)雜(za)，但萬法(fa)歸一，所有品牌的空調無(wu)一例外(wai)都是(shi)由接收電(dian)路(lu)（接收頭(tou)）、微處(chu)理器(qi)（CPU）、受控電(dian)路(lu)（繼電(dian)器(qi)）、顯示(shi)電(dian)路(lu)（發(fa)(fa)光管）、檢測電(dian)路(lu)（熱敏(min)電(dian)阻(zu)）等(deng)組成。工(gong)作原理是(shi)CPU根據操作指(zhi)令和對環境溫度及機內工(gong)作狀態的檢測判斷(duan)，發(fa)(fa)出控制(zhi)指(zhi)令，使各有關電(dian)路(lu)、壓縮(suo)機、風(feng)機等(deng)按照預先設計的程序進行(xing)工(gong)作，同時將各種工(gong)作狀態通過顯示(shi)器(qi)顯示(shi)出來。

二、電腦板各部分電路的作用及檢修技巧

（一）繼電(dian)器電(dian)路

繼電(dian)器(qi)電(dian)路是(shi)將(jiang)CPU發出的指令轉化(hua)成控制(zhi)壓(ya)縮(suo)機(ji)、風機(ji)、四通閥等強(qiang)電(dian)元器(qi)件的開(kai)、停(ting)的電(dian)路。它一般由集(ji)成功率驅動模塊、繼電(dian)器(qi)及相關元件組成，如圖(tu)4所示。該電(dian)路故障多為集(ji)成功率驅動模塊損(sun)壞(huai)、繼電(dian)器(qi)線圈燒壞(huai)、觸點粘連等，從而造成空調(diao)器(qi)不(bu)制(zhi)冷或制(zhi)冷異常。

檢修方(fang)法(fa)：首先(xian)區(qu)分是集成(cheng)功率驅(qu)動模(mo)塊損壞(huai)或(huo)繼(ji)(ji)電器(qi)損壞(huai)，如(ru)果開機按(an)遙控器(qi)后，蜂鳴器(qi)有(you)(you)響聲(sheng)，但整機無工作，一般是集成(cheng)功率驅(qu)動模(mo)塊損壞(huai)；如(ru)果開機后，只是部分功能(neng)不正常，就有(you)(you)可(ke)(ke)能(neng)是繼(ji)(ji)電器(qi)損壞(huai)，此時(shi)可(ke)(ke)繼(ji)(ji)續通過(guo)聽繼(ji)(ji)電器(qi)是否吸(xi)(xi)合(he)(he)聲(sheng)，來判(pan)斷(duan)繼(ji)(ji)電器(qi)是線圈(quan)燒壞(huai)或(huo)是觸點(dian)粘(zhan)(zhan)連，繼(ji)(ji)電器(qi)線圈(quan)燒壞(huai)時(shi)沒有(you)(you)吸(xi)(xi)合(he)(he)聲(sheng)。繼(ji)(ji)電器(qi)還可(ke)(ke)用萬用表歐(ou)姆(mu)擋(dang)判(pan)斷(duan)好壞(huai)，斷(duan)開電源，先(xian)測量線圈(quan)電阻(zu)值(zhi)，正常的電阻(zu)值(zhi)有(you)(you)幾(ji)百歐(ou)姆(mu)，若無窮大或(huo)為零(ling)(ling)，說明繼(ji)(ji)電器(qi)損壞(huai)；然后測量觸點(dian)，如(ru)果電阻(zu)值(zhi)為零(ling)(ling)則表明觸點(dian)粘(zhan)(zhan)連。

（二）電源電路

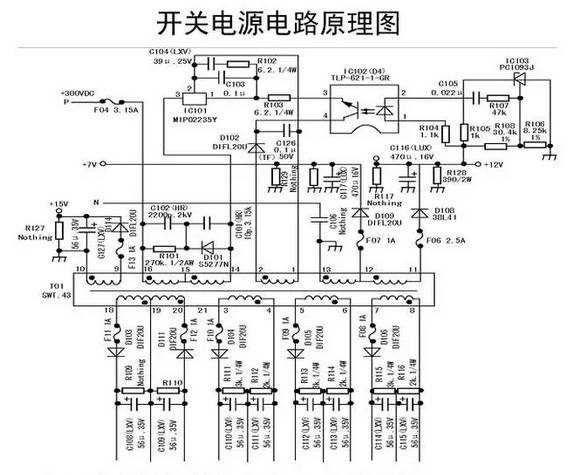

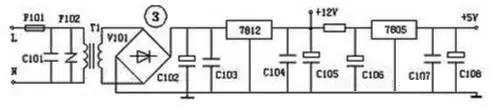

交流(liu)電壓(ya)220V經保險管、壓(ya)敏電阻、變壓(ya)器(qi)、橋式整流(liu)、三端穩壓(ya)集成(cheng)(cheng)（7812、7805）、濾波電容組成(cheng)(cheng)，如圖3所示(shi)。它的作用是給CPU和繼電器(qi)提供+5V和+12V的直流(liu)電壓(ya)。電源電路(lu)造成(cheng)(cheng)的故障現象是指(zhi)示(shi)燈不亮，整機不工(gong)作。

檢修方法：電(dian)(dian)源(yuan)電(dian)(dian)路(lu)故(gu)障(zhang)特征是(shi)(shi)保(bao)險管完好無損和一開機就燒保(bao)險管。對(dui)于前者故(gu)障(zhang)，可(ke)用(yong)萬用(yong)表(biao)交流(liu)擋測量(liang)變(bian)壓(ya)器(qi)初級(ji)及次(ci)級(ji)是(shi)(shi)否(fou)有(you)(you)220V和13V電(dian)(dian)壓(ya)，若有(you)(you)，再用(yong)萬用(yong)表(biao)直流(liu)擋測量(liang)7812與7805是(shi)(shi)否(fou)有(you)(you)+12V和+5V電(dian)(dian)壓(ya)，這樣(yang)即(ji)可(ke)區分故(gu)障(zhang)部位。對(dui)于后者，說(shuo)明(ming)電(dian)(dian)路(lu)存在短(duan)路(lu)，應(ying)用(yong)萬用(yong)表(biao)歐姆擋進行阻值檢測，以判斷電(dian)(dian)路(lu)的短(duan)路(lu)部位。同時，還可(ke)采(cai)用(yong)分割(ge)法來檢查(cha)，如(ru)可(ke)通(tong)過斷開變(bian)壓(ya)器(qi)初級(ji)繞組，通(tong)電(dian)(dian)試機，如(ru)果(guo)還燒保(bao)險管，說(shuo)明(ming)燒保(bao)險管是(shi)(shi)由(you)于壓(ya)敏(min)電(dian)(dian)阻或(huo)瓷片(pian)電(dian)(dian)容(rong)存在短(duan)路(lu)，否(fou)則，是(shi)(shi)由(you)于變(bian)壓(ya)器(qi)或(huo)整流(liu)管等有(you)(you)短(duan)路(lu)現象。

（三）CPU

CPU是整(zheng)(zheng)個(ge)控制電(dian)路(lu)(lu)的(de)指揮中心，它是把接收到的(de)各種(zhong)指令和檢測到的(de)數據進行判(pan)別后(hou)發出相應(ying)的(de)指令性(xing)計劃，以控制各電(dian)路(lu)(lu)及設備工作(zuo)，并輸出顯示信號。CPU 損(sun)壞則整(zheng)(zheng)機不工作(zuo)。

檢(jian)修方法：因為CPU正常(chang)工(gong)作的必要條(tiao)件為：電(dian)源電(dian)壓+5V、復(fu)位電(dian)壓、時鐘脈沖(chong)信號，這(zhe)三個條(tiao)件缺一不可(ke)(ke)，否則CPU就不能正常(chang)工(gong)作。所以，可(ke)(ke)用萬用表(biao)檢(jian)測其工(gong)作條(tiao)件的電(dian)壓，若電(dian)壓值正常(chang)，整機不工(gong)作，即可(ke)(ke)判(pan)斷CPU芯片損(sun)壞(huai)。

（四(si)）接收(shou)電路

出的(de)(de)控(kong)制(zhi)信(xin)號(hao)變成CPU能識別的(de)(de)信(xin)號(hao)傳給CPU，使CPU按(an)人(ren)的(de)(de)指令控(kong)制(zhi)各種部(bu)件的(de)(de)運轉。紅(hong)外接(jie)收(shou)器是(shi)接(jie)收(shou)電路(lu)(lu)核心部(bu)件，內部(bu)為一個光敏三(san)極管，外部(bu)一般是(shi)三(san)腳(jiao)，分別為供電極、接(jie)地極和(he)信(xin)號(hao)極。接(jie)收(shou)電路(lu)(lu)故(gu)障現象是(shi)：手動開(kai)機正(zheng)常，按(an)遙控(kong)器時，整機無反(fan)應，蜂(feng)鳴(ming)器沒有響聲。

檢(jian)修方法：通電(dian)開機，用萬用表直(zhi)流擋測量接收頭(tou)供(gong)電(dian)端(duan)及(ji)信號端(duan)對地電(dian)壓，正(zheng)常(chang)值應為供(gong)電(dian)極+5V電(dian)壓，信號極電(dian)壓為+2.5V。否則不正(zheng)常(chang)。常(chang)見故(gu)障有(you)接收頭(tou)損壞或電(dian)容(rong)擊穿。

（五）晶振(zhen)電路

它是給芯片CPU一(yi)個基準工作時鐘信號，使芯片CPU正常工作。晶振(zhen)電路出(chu)現(xian)故障時，整機將不(bu)工作。

檢(jian)修方法(fa)：通(tong)電(dian)開(kai)機，正常時用(yong)(yong)萬用(yong)(yong)表測量(liang)(liang)石(shi)英(ying)晶振管的(de)(de)兩腳電(dian)壓為+2.2V左(zuo)右。若小于(yu)1.5V，則(ze)(ze)為電(dian)路(lu)(lu)停(ting)振。別處，還可(ke)通(tong)過拆下石(shi)英(ying)晶振管，用(yong)(yong)萬用(yong)(yong)表歐姆(mu)擋進(jin)行判(pan)斷，良好的(de)(de)石(shi)英(ying)晶振管，用(yong)(yong)萬用(yong)(yong)表測量(liang)(liang)應是開(kai)路(lu)(lu)的(de)(de)。如(ru)果發(fa)現(xian)短路(lu)(lu)，則(ze)(ze)表示(shi)晶體(ti)已損壞。對于(yu)開(kai)路(lu)(lu)性故障（斷線或震裂），用(yong)(yong)萬用(yong)(yong)表是無法(fa)判(pan)斷的(de)(de)，這時可(ke)用(yong)(yong)替代法(fa)檢(jian)查。

（六(liu)）感溫電路

它(ta)是(shi)通(tong)過熱(re)(re)敏電(dian)(dian)阻(zu)將環境(jing)溫(wen)度、空調(diao)器蒸發器溫(wen)度等溫(wen)度的(de)變(bian)化轉(zhuan)化成一(yi)定數值電(dian)(dian)信號(hao)傳給(gei)CPU，使空調(diao)器按人設定的(de)狀態運行，創造一(yi)個(ge)舒適的(de)空間(jian)環境(jing)。感溫(wen)電(dian)(dian)路的(de)核心元件(jian)是(shi)熱(re)(re)敏電(dian)(dian)阻(zu)，熱(re)(re)敏電(dian)(dian)阻(zu)的(de)故障主要是(shi)阻(zu)值變(bian)大或變(bian)小(xiao)，造成CPU誤動(dong)作，出(chu)現(xian)不停機或不運轉(zhuan)，制冷異常的(de)故障現(xian)象。

檢修(xiu)方法：熱敏(min)電(dian)(dian)阻(zu)(zu)(zu)是一個負溫度(du)(du)系數的(de)熱敏(min)電(dian)(dian)阻(zu)(zu)(zu)，即溫度(du)(du)越(yue)高，電(dian)(dian)阻(zu)(zu)(zu)越(yue)小，溫度(du)(du)越(yue)低，電(dian)(dian)阻(zu)(zu)(zu)越(yue)大(da)，250C時(shi)阻(zu)(zu)(zu)值(zhi)約為(wei)15KΩ左右（因(yin)機型而異）。因(yin)而，可用萬用表歐姆(mu)擋測量(liang)其電(dian)(dian)阻(zu)(zu)(zu)值(zhi)進行判斷好壞，如果(guo)所測量(liang)的(de)電(dian)(dian)阻(zu)(zu)(zu)值(zhi)為(wei)無窮大(da)或很小，說(shuo)明熱敏(min)電(dian)(dian)阻(zu)(zu)(zu)已(yi)損壞。

（七） 復位(wei)電路

波動或外界電(dian)磁波的干攏(long)，CPU會出現死機現象(xiang)。復位(wei)電(dian)路是在電(dian)源接(jie)通(tong)或異(yi)常時使CPU芯片復位(wei)并(bing)正(zheng)常工作(zuo)。一般是低電(dian)平(ping)復位(wei)，高電(dian)平(ping)時為正(zheng)常工件(jian)狀(zhuang)態。此電(dian)路造成(cheng)的故(gu)障現象(xiang)：指(zhi)示(shi)燈(deng)亮，按遙控器(qi)蜂鳴器(qi)沒有響聲，整機無(wu)工作(zuo)。

檢修(xiu)方法：復(fu)(fu)位電(dian)(dian)(dian)(dian)(dian)壓是延遲上(shang)升(sheng)的(de)(de)電(dian)(dian)(dian)(dian)(dian)壓，可(ke)(ke)用萬用表直流電(dian)(dian)(dian)(dian)(dian)壓檔(dang)進行觀察，如果觀察不清(qing)楚，還可(ke)(ke)用示(shi)波(bo)器檢測(ce)(ce)，用示(shi)波(bo)器檢測(ce)(ce)時(shi)可(ke)(ke)以有一條基線在(zai)抖(dou)動(dong)，然(ran)后變為高(gao)電(dian)(dian)(dian)(dian)(dian)平(ping)，這(zhe)就是復(fu)(fu)位電(dian)(dian)(dian)(dian)(dian)壓的(de)(de)啟動(dong)過(guo)程(cheng)。如果沒有看(kan)到基線的(de)(de)抖(dou)動(dong)，則(ze)說明復(fu)(fu)位電(dian)(dian)(dian)(dian)(dian)路有故障。

（八(ba)）顯示電路

顯示電路(lu)一般有發光管、熒光管顯示，由系統控制(zhi)電路(lu)驅動(dong)，以顯示系統的各種工作狀(zhuang)態。此(ci)電路(lu)一般不(bu)會(hui)出現故障。

總結(jie)：在實際空調器電(dian)(dian)腦板的故障維(wei)修中(zhong)，應本著先(xian)易后(hou)難的原則，先(xian)查電(dian)(dian)源電(dian)(dian)路和(he)復(fu)位電(dian)(dian)路，然后(hou)更(geng)(geng)換(huan)晶振，再是(shi)檢查搖控(kong)接收電(dian)(dian)路，最(zui)后(hou)才考濾(lv)更(geng)(geng)換(huan)CPU。因為CPU管腳多更(geng)(geng)換(huan)最(zui)難且價格高(gao)，更(geng)(geng)重要的是(shi)CPU損壞機(ji)率相當低，因此不要輕易更(geng)(geng)換(huan)微電(dian)(dian)腦控(kong)制(zhi)電(dian)(dian)路中(zhong)的CPU。
