1. 安裝(zhuang)位置

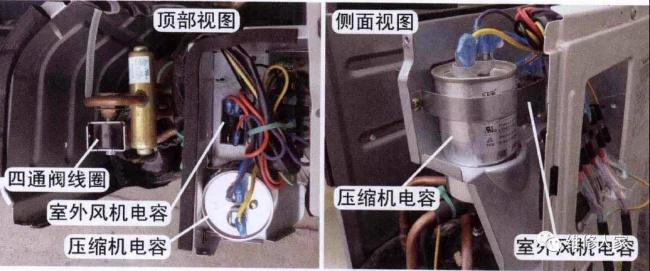

壓縮機(ji)和室外(wai)(wai)風(feng)機(ji)電(dian)容的安裝(zhuang)位(wei)置見圖。壓縮機(ji)和室外(wai)(wai)風(feng)機(ji)安裝(zhuang)在(zai)室外(wai)(wai)機(ji)內(nei)，因此壓縮機(ji)電(dian)容和室外(wai)(wai)風(feng)機(ji)電(dian)容也安裝(zhuang)在(zai)室外(wai)(wai)機(ji)內(nei)，并且安裝(zhuang)在(zai)室外(wai)(wai)機(ji)專門設計的電(dian)控盒內(nei)。

2. 主(zhu)要(yao)參數

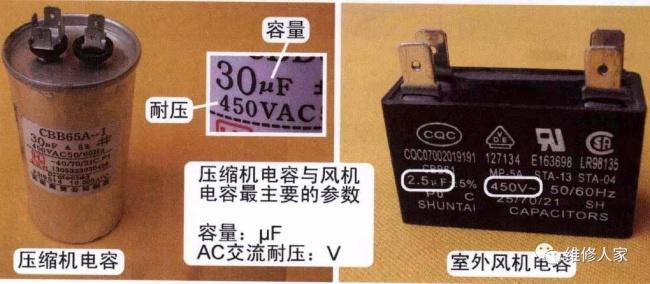

壓(ya)縮(suo)機和室(shi)外風(feng)機的(de)主要參數(shu)，見圖。

① 容量：由壓縮(suo)機或室外風機的(de)功(gong)(gong)率決定，即不(bu)同的(de)功(gong)(gong)率選用不(bu)同容量的(de)電容。常(chang)見電容的(de)使用規格見下(xia)表。

② 耐(nai)壓：電(dian)容工作在交流(liu)(AC)電(dian)源且電(dian)壓為220V,因此耐(nai)壓值通常為交流(liu)450V (450VAC)。

③ CBB61 (65):為無極性的聚丙(bing)烯薄膜交流電容器，具有穩定(ding)性好(hao)、耐沖擊電流、過(guo) 載能力強(qiang)、損耗小、絕(jue)緣阻(zu)值高等優點。

3. 綜述

① 英(ying)文(wen)符號：風機電(dian)容（FAN CAP ）、壓縮(suo)機電(dian)容（COMP CAP ）。

② 作用：壓(ya)縮機(ji)與室外風機(ji)在啟動(dong)時使用。單相(xiang)電(dian)機(ji)通(tong)入電(dian)源時，首(shou)先對電(dian)容(rong)充電(dian)，使電(dian)機(ji)啟動(dong)繞組(zu)中的電(dian)流(liu)超前運(yun)行繞組(zu)90度，產生旋轉(zhuan)磁場(chang)，電(dian)機(ji)便運(yun)行起來。

③ 特點：由于為無極(ji)性(xing)的(de)(de)電容，兩組(zu)接線端子的(de)(de)作用相同，使用時(shi)沒(mei)有正負之分。

④ 下表(biao)為(wei)空調(diao)器制冷量與壓縮機啟動電容容量的(de)對應關系。

⑤ 風(feng)機(ji)轉(zhuan)(zhuan)速(su)(su)快慢與(yu)電(dian)容(rong)(rong)(rong)(rong)容(rong)(rong)(rong)(rong)量(liang)無(wu)關系，決定風(feng)機(ji)轉(zhuan)(zhuan)速(su)(su)的(de)(de)因素是(shi)線(xian)(xian)圈極數，如(ru)通過增(zeng)(zeng)加(jia)電(dian)容(rong)(rong)(rong)(rong) 容(rong)(rong)(rong)(rong)量(liang)來增(zeng)(zeng)加(jia)風(feng)機(ji)轉(zhuan)(zhuan)速(su)(su)的(de)(de)想法是(shi)不可取(qu)的(de)(de)，并(bing)旦容(rong)(rong)(rong)(rong)易因過熱損壞風(feng)機(ji)線(xian)(xian)圈。風(feng)機(ji)線(xian)(xian)圈極數與(yu)轉(zhuan)(zhuan) 速(su)(su)（r/min ）對應關系見表2-3

風(feng)機(ji)線圈極數與轉速對(dui)應(ying)關系

⑥ 更換(huan)風機電(dian)容、壓(ya)縮機電(dian)容時要(yao)根據(ju)原電(dian)容容量(liang)和(he)耐(nai)壓(ya)值選用(yong)。耐(nai)壓(ya)值一般為交(jiao)流450V,容量(liang)誤(wu)差應為原容量(liang)的20%以內，如相差太多則容易損壞電(dian)機

4. 壓縮(suo)機電(dian)容接線端子

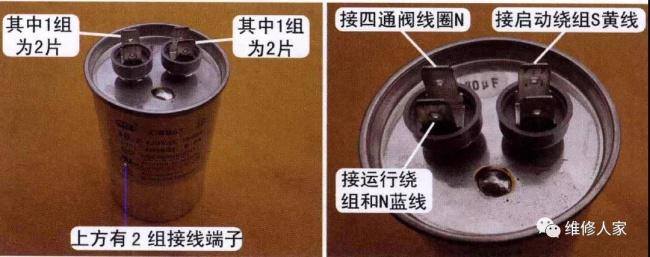

壓(ya)縮機(ji)電容接(jie)線(xian)(xian)端(duan)子(zi)見下圖。上方共(gong)有2組(zu)(zu)(zu)(zu)接(jie)線(xian)(xian)端(duan)子(zi)，每組(zu)(zu)(zu)(zu)均為2片(pian)(pian)，不(bu)分反正，分別接(jie)壓(ya)縮機(ji)線(xian)(xian)圈(quan)的啟動和(he)運行繞組(zu)(zu)(zu)(zu)。1組(zu)(zu)(zu)(zu)只使用(yong)1片(pian)(pian)，接(jie)啟動繞組(zu)(zu)(zu)(zu)（黃線(xian)(xian)）；由于N零線(xian)(xian)（藍 線(xian)(xian)）直接(jie)連接(jie)運行繞組(zu)(zu)(zu)(zu)（藍線(xian)(xian)），因此電容另1組(zu)(zu)(zu)(zu)中(zhong)的1片(pian)(pian)接(jie)運行繞組(zu)(zu)(zu)(zu)、1片(pian)(pian)接(jie)四通(tong)閥線(xian)(xian)圈(quan)的N端(duan)零線(xian)(xian)。

5. 檢查方法

(1) 根據外觀判斷壓縮(suo)機(ji)電容

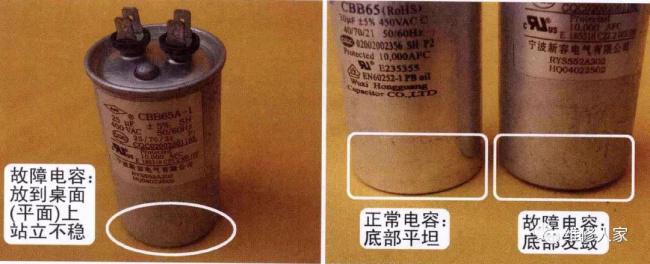

壓縮機電(dian)容(rong)見(jian)下圖。如(ru)果電(dian)容(rong)底部發鼓，放(fang)在(zai)桌面(mian)(mian)(平面(mian)(mian))上左右搖晃，說明(ming)電(dian)容(rong)無容(rong)量(liang)損壞(huai)，可直(zhi)接(jie)更換。正常的(de)電(dian)容(rong)底部平坦，放(fang)在(zai)桌面(mian)(mian)上很(hen)穩。

如電容底部(bu)(bu)發鼓則肯定(ding)(ding)已損壞，可直接更換；如電容底部(bu)(bu)平坦，也不(bu)能說是肯定(ding)(ding)正(zheng)常， 應再使(shi)用其他方法檢測或進行代換。

(2) 充放(fang)電法(fa)

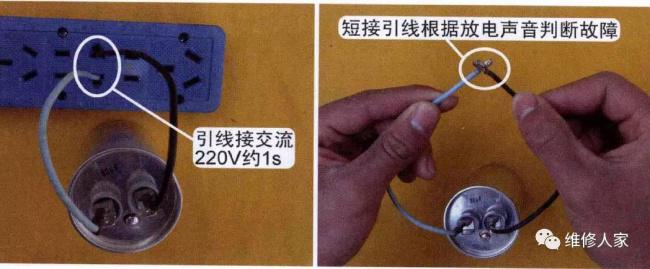

充(chong)放(fang)電(dian)法見下圖。將(jiang)電(dian)容(rong)的接(jie)(jie)(jie)線(xian)(xian)(xian)端(duan)子(zi)接(jie)(jie)(jie)上兩根(gen)引線(xian)(xian)(xian)，通入交流電(dian)源(220V )約1秒對電(dian)容(rong)充(chong)電(dian)，然后短接(jie)(jie)(jie)引線(xian)(xian)(xian)兩端(duan)對電(dian)容(rong)放(fang)電(dian)。

根據放電(dian)聲音(yin)判斷(duan)故障：①聲音(yin)很響，電(dian)容(rong)正(zheng)常；②聲音(yin)微弱(ruo)，容(rong)量減少；③無(wu)聲音(yin)， 電(dian)容(rong)已無(wu)容(rong)量。

（3）萬用(yong)表檢測(ce)

由于普(pu)通(tong)萬(wan)用(yong)表(biao)不帶電容(rong)(rong)(rong)(rong)容(rong)(rong)(rong)(rong)量檢(jian)(jian)測(ce)功能，使(shi)用(yong)電阻擋(dang)測(ce)量容(rong)(rong)(rong)(rong)易(yi)引(yin)起誤判，因此(ci)應選用(yong)帶有電容(rong)(rong)(rong)(rong)容(rong)(rong)(rong)(rong)量檢(jian)(jian)測(ce)功能的萬(wan)用(yong)表(biao)或專(zhuan)用(yong)儀表(biao)來檢(jian)(jian)測(ce)容(rong)(rong)(rong)(rong)量。

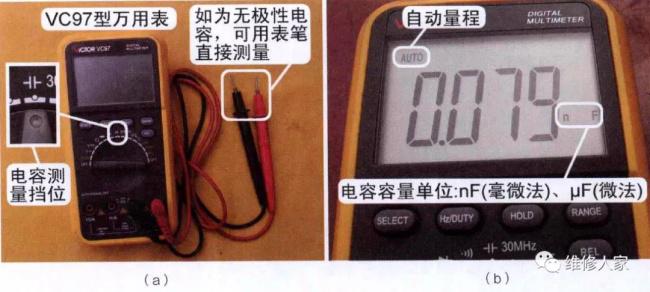

萬用(yong)表(biao)電容測(ce)(ce)量(liang)擋位(wei)見上圖（a）。本(ben)例選(xuan)用(yong)某品(pin)牌的VC97型(xing)(xing)萬用(yong)表(biao)，******檢(jian)測(ce)(ce)容量(liang) 200nF,特點是檢(jian)測(ce)(ce)無極(ji)性(xing)電容時，使用(yong)萬用(yong)表(biao)表(biao)筆(bi)就可(ke)以(yi)直接(jie)檢(jian)測(ce)(ce)；而不像其他品(pin)牌或型(xing)(xing) 號的部分萬用(yong)表(biao)，需要(yao)將電容接(jie)上引線，再插入(ru)專(zhuan)用(yong)的檢(jian)測(ce)(ce)孔(kong)才(cai)能檢(jian)測(ce)(ce)。

上圖（ b ）是VC97型萬用表電(dian)容擋，單位為nF（納(na)法(fa)）和uF（微法(fa)），換算關系為 1uF=lOOOnF。

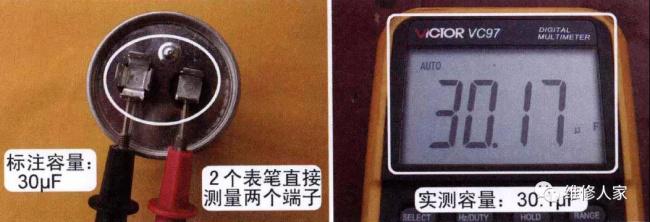

用(yong)萬用(yong)表(biao)(biao)測(ce)量(liang)(liang)電(dian)容見下圖。檢(jian)測(ce)時將(jiang)萬用(yong)表(biao)(biao)撥到電(dian)容擋，斷開空(kong)調器電(dian)源，拔下壓縮 機電(dian)容的2組端子上引線，使用(yong)2個表(biao)(biao)筆直接(jie)測(ce)量(liang)(liang)兩(liang)個端子，以標注容量(liang)(liang)30uF的電(dian)容為例，實測(ce)容量(liang)(liang)為30.1uF,說明被測(ce)電(dian)容正常。
