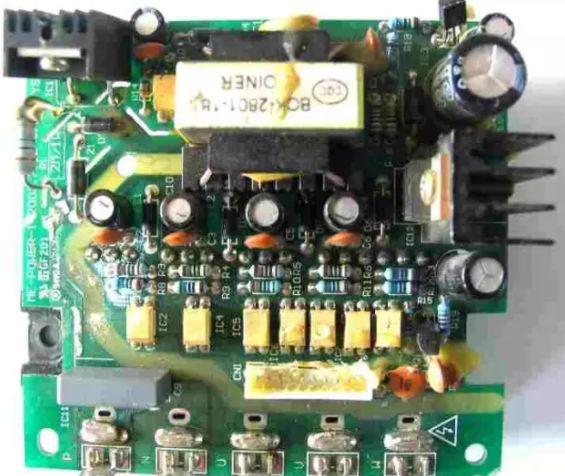

1、功率模塊(kuai)

1）作用(yong)

功率模塊的(de)作用是(shi)將輸入模塊的(de)直流電壓通過其內部的(de)IGBT的(de)開關作用轉(zhuan)變成驅動(dong)壓縮機的(de)三相交流電源。

變(bian)頻(pin)壓(ya)(ya)縮機運(yun)轉頻(pin)率(lv)的(de)高(gao)低完全由功(gong)率(lv)模(mo)塊所輸出(chu)的(de)工作電(dian)(dian)壓(ya)(ya)的(de)高(gao)低來控(kong)制，功(gong)率(lv)模(mo)塊輸出(chu)的(de)電(dian)(dian)壓(ya)(ya)越高(gao)，壓(ya)(ya)機運(yun)轉頻(pin)率(lv)及(ji)輸出(chu)功(gong)率(lv)越大。反之壓(ya)(ya)機運(yun)轉頻(pin)率(lv)及(ji)輸出(chu)功(gong)率(lv)越低。

2）故障現象

整機不(bu)工作，報通訊故(gu)障

3）常見故障及檢(jian)測方法

a、用萬用表測量P、N兩端(duan)的直流(liu)電(dian)壓(ya)，正(zheng)常(chang)情(qing)況下在(zai)310V左右，而且輸(shu)出(chu)的交流(liu)電(dian)壓(ya)（U、V、W）一般不(bu)高(gao)于200V，如果功率(lv)模(mo)塊的輸(shu)入端(duan)無310V直流(liu)電(dian)壓(ya)，則(ze)表明(ming)該機的整流(liu)慮波(bo)電(dian)路有(you)問題，而與功率(lv)模(mo)塊無關；如果有(you)310V直流(liu)輸(shu)入，而沒有(you)低(di)于200V的交流(liu)輸(shu)出(chu)，或(huo)U、V、W三相間輸(shu)出(chu)的電(dian)壓(ya)不(bu)均等，則(ze)可以判(pan)斷功率(lv)模(mo)塊有(you)故(gu)障(zhang)并進行(xing)更(geng)換。

b、在(zai)未連機的情況下用(yong)萬用(yong)表(biao)(biao)的紅表(biao)(biao)筆對P端(duan)(duan)，用(yong)黑表(biao)(biao)筆對U、V、W三端(duan)(duan)，其正向阻(zu)(zu)值(zhi)應相同。如(ru)其中任何一(yi)項(xiang)阻(zu)(zu)值(zhi)與其它兩(liang)項(xiang)不等(deng)(deng)，則可(ke)判斷功率模(mo)塊損(sun)壞；用(yong)黑表(biao)(biao)筆對N端(duan)(duan)，紅表(biao)(biao)筆分別對U、V、W三端(duan)(duan)，其每項(xiang)阻(zu)(zu)值(zhi)也(ye)應相等(deng)(deng)，如(ru)不等(deng)(deng)也(ye)可(ke)判斷功率模(mo)塊損(sun)壞并應進行更換。

c、用萬(wan)用表測(ce)量P端對U、V、W三端的正向電阻應(ying)約為500歐(ou)，反向為無窮大，用萬(wan)用表測(ce)量N端對U、V、W三端的正向電阻應(ying)約為500歐(ou)，反向為無窮大,否則判(pan)斷功率模塊損(sun)壞(huai)并(bing)應(ying)進行更換(huan)。

d、判(pan)定功率模塊好壞時(shi)也要(yao)對壓縮機(ji)和驅動(dong)電源進行(xing)檢查。

注意事項：
更換功率模塊時，切不可將新的模塊接近有磁體或帶靜電的物體，特別是信號端子的插口，否則極易引起模塊內部擊穿，導致無法使用，并且需在功率模塊的散熱板上涂硅膠，確保固定螺絲緊固好，有利于散熱。

2、光電耦合器

1、作用

代表符(fu)號(hao)TLP，利用(yong)(yong)光(guang)電輸(shu)出(chu)脈沖處理(li)信號(hao)，用(yong)(yong)于控制空調室內機主基板(ban)和(he)(he)室外主基板(ban)之間的線路信號(hao)傳輸(shu)，常用(yong)(yong)型號(hao)為TLP521、TLP421、(用(yong)(yong)于信號(hao)的接收)和(he)(he)TLP371用(yong)(yong)（用(yong)(yong)于信號(hao)的發射）。

2、故障(zhang)現象

空調報通訊故障

3、常見故障及檢測方法

用萬用表選擇量程(cheng)為(wei)R*1K歐，測量1、2管腳(jiao)的電(dian)阻(zu)值為(wei)1K歐，3、4管腳(jiao)的電(dian)阻(zu)值為(wei)無窮大(da)，否(fou)則為(wei)部件(jian)損壞。

3、過(guo)流保護器(qi)

1、作用

代(dai)表符號TLP，利用(yong)光電輸出(chu)脈(mo)沖處理信(xin)號，用(yong)于(yu)控制空調室內機主(zhu)基板和室外主(zhu)基板之間的(de)(de)線(xian)路信(xin)號傳輸，常(chang)用(yong)型號為(wei)TLP521、TLP421、(用(yong)于(yu)信(xin)號的(de)(de)接收)和TLP371用(yong)（用(yong)于(yu)信(xin)號的(de)(de)發射(she)）。

2、故(gu)障(zhang)現象(xiang)

空調報通訊故障

3、常見故障(zhang)及檢(jian)測(ce)方法(fa)

用萬用表選(xuan)擇量(liang)程為R*1K歐，測(ce)量(liang)1、2管腳(jiao)(jiao)的電阻值為1K歐，3、4管腳(jiao)(jiao)的電阻值為無窮(qiong)大，否則(ze)為部件損壞。

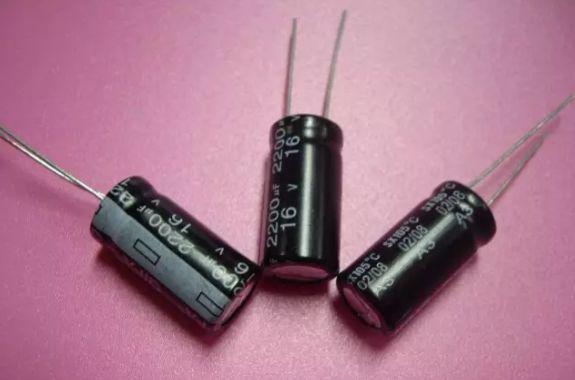

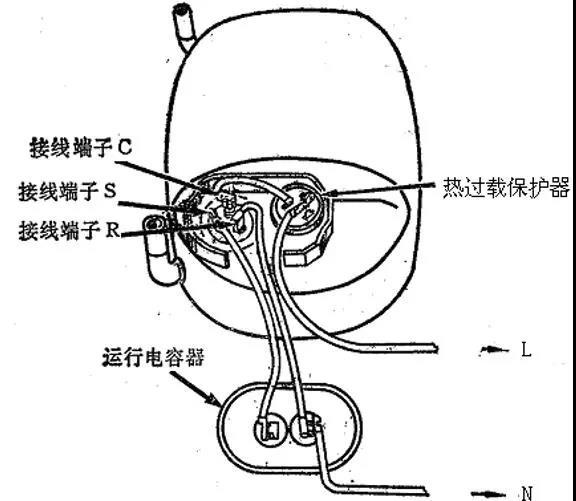

4、電(dian)容器

1、作(zuo)用

代(dai)表符號C，主要功能為(wei)貯存電(dian)荷、濾波(bo)、移(yi)相，主要有(you)壓機電(dian)容(rong)、風機電(dian)容(rong)和電(dian)解電(dian)容(rong)。

2、故障現象

壓機不啟動(dong)、風機不工作或轉(zhuan)速慢；

3、常見故障及檢測方(fang)法

切斷電(dian)(dian)(dian)源，取下連(lian)接電(dian)(dian)(dian)容(rong)器(qi)兩端的接線(xian)(xian)，用導體連(lian)接電(dian)(dian)(dian)容(rong)器(qi)的兩個接線(xian)(xian)端進(jin)行(xing)放(fang)(fang)電(dian)(dian)(dian)（特(te)別是濾波電(dian)(dian)(dian)容(rong)，如電(dian)(dian)(dian)容(rong)器(qi)不(bu)放(fang)(fang)電(dian)(dian)(dian)，帶電(dian)(dian)(dian)測(ce)量(liang)會(hui)損(sun)壞(huai)儀表(biao)）。對于風機電(dian)(dian)(dian)容(rong)和壓機電(dian)(dian)(dian)容(rong)，放(fang)(fang)電(dian)(dian)(dian)后(hou)用萬用表(biao)R*1K歐檔測(ce)量(liang),當(dang)表(biao)筆剛于電(dian)(dian)(dian)容(rong)器(qi)兩接線(xian)(xian)端連(lian)接時，表(biao)針應有較大的擺動，爾后(hou)慢慢回到接近無(wu)窮大的位置(zhi)。

如表針擺動(dong)不大，說明(ming)電(dian)(dian)容量較小，如表針回不到接近無窮大的位置，說明(ming)電(dian)(dian)容漏電(dian)(dian)嚴(yan)重，應(ying)更換(huan)。對(dui)于(yu)電(dian)(dian)解電(dian)(dian)容（主要用于(yu)變頻機(ji)和定頻機(ji)的慮波電(dian)(dian)容）應(ying)采(cai)用萬用表R*1K歐檔進行(xing)測量，具體(ti)判定方(fang)法同(tong)上(shang)。

4、注(zhu)意事(shi)項：對(dui)于濾(lv)波電(dian)(dian)容(rong)(rong)，如測量(liang)之(zhi)前電(dian)(dian)容(rong)(rong)器(qi)不(bu)放電(dian)(dian)，帶電(dian)(dian)測量(liang)會(hui)損壞儀表；并且(qie)濾(lv)波電(dian)(dian)容(rong)(rong)有正負極(ji)之(zhi)分，當維修人員更換電(dian)(dian)容(rong)(rong)時不(bu)要(yao)將正負極(ji)搞反，否則會(hui)造(zao)成電(dian)(dian)容(rong)(rong)擊穿，造(zao)成事(shi)故。

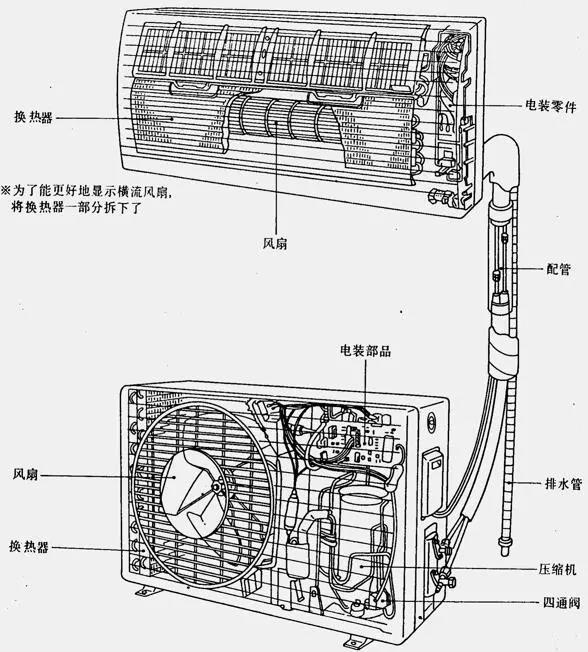

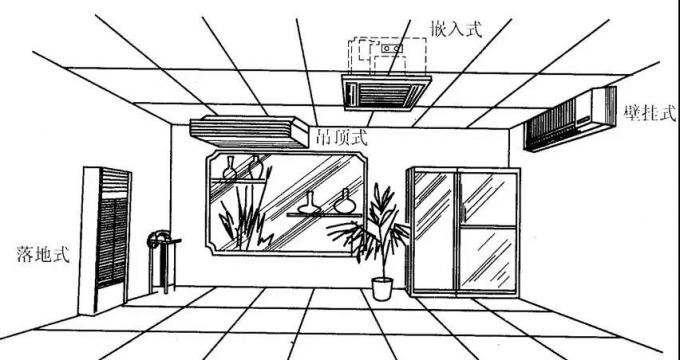

三、空調種類和元(yuan)器件(jian)
